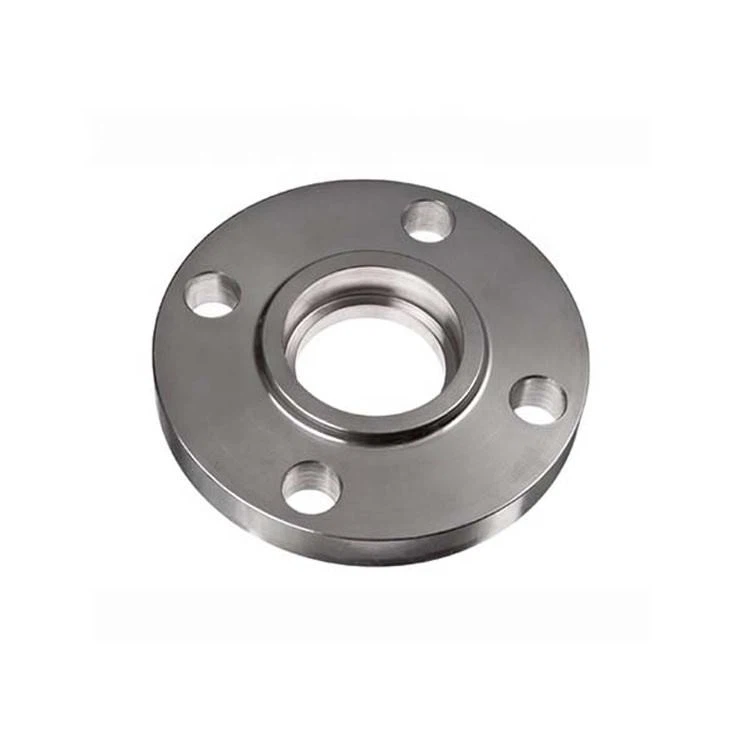

Bride à soudersimplifiée en tant que bride SW, elle présente une zone en retrait (comme un épaulement) dans l'alésage de la bride, cet épaulement sert de guide pour régler la profondeur du tuyau inséré dans la bride. Bride à souder à emboîtement initialement conçue pour les systèmes de tuyauterie haute pression de petits diamètres.
Insérez l'extrémité du tuyau dans la bride à souder, jusqu'à ce que le bas du tuyau touche la zone de l'épaulement, retirez une distance de 1,6 mm (1/16'') du tuyau inséré, puis effectuez un soudage d'angle. Le but est de créer un jeu de dilatation (1 soudure d'angle) entre la bride et les tuyaux ou raccords.
Comment la bride de soudage par emboîtement est-elle générée
La bride à souder à emboîtement était initialement utilisée pour les surchauffeurs en acier inoxydable, afin d'éviter les défauts de fissuration causés par les contraintes thermiques dans les processus de chauffage, et après des années de développement, elle est devenue une application standard pour tous les types de matériaux.
Types de faces de bride soudées par douille
Bride soudée par emboîtement, y compris le type RF et le type RTJ, qui, comme les autres types de brides à souder (à enfiler, à col soudé ou bride aveugle).
Type RF
Type RTJ
La forme de la bride soudée par emboîtement est similaire à celle de la bride à enfiler, à la différence qu'elle présente un épaulement au niveau de l'alésage intérieur.
|
Taille
|
1/2″ à 48″ DN10~DN5000
|
|
Normes de bride
|
ANSI, MSS, AWWA, DIN, UNI, JIS, BS, EN1092, GOST, SABS
|
|
Pression nominale
|
Classe 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1 500 LBS, 2 500 LBS
|
|
ANSI B16.5
|
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
|
|
JIS
|
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
|
|
UNI
|
6 bars 10 bars 16 bars 25 bars 40 bars
|
|
FR
|
6 bars 10 bars 16 bars 25 bars 40 bars
|
|
Revêtement
|
Peinture noire à l'huile, peinture antirouille-, plaquée zinc, jaune transparent, galvanisée à froid et à chaud
|
|
Processus
|
Forgé
|
|
Certificats d'essai
|
Certificat de matières premières
Rapport de test de radiographie 100 % Rapport d'inspection par un tiers, etc. |
|
Technique de production
|
Forgé, traité thermiquement et usiné
|
|
Espèces
|
Col à souder, aveugle, à enfiler, à emboîtement-à souder, fileté, à orifice, à stores à lunettes
|
|
Utilisations et applications
|
Valorisateurs de bitume.
Raffineries de pétrole lourd.
Énergie nucléaire (principalement transparente). Produits pétrochimiques et acides. |
Principe de fonctionnement
Il forme une connexion solide en insérant le tuyau dans la douille de la bride puis en le soudant en place. Pendant le soudage, des soudures d'angle sont effectuées à l'extrémité du tuyau et sur le côté extérieur de la bride, et parfois un soudage interne est effectué dans des applications à haute -contrainte pour augmenter la résistance et l'étanchéité de la connexion. Cette méthode de connexion peut transmettre efficacement la pression et la force, garantissant ainsi le fonctionnement sûr du système de pipeline.
Avantages et inconvénients
Avantages: Le processus de soudage est relativement simple, facile à utiliser et la qualité du soudage est facile à garantir ; par rapport aux brides filetées, il réduit le risque de fuite ; puisque le soudage est effectué à l’extérieur, il ne causera pas de dommages à l’intérieur du pipeline, ce qui est bénéfique pour l’écoulement du fluide ; il a une résistance et une étanchéité élevées et peut résister à des pressions et des vibrations élevées.
Inconvénients: L'installation et le démontage sont relativement difficiles, nécessitant du matériel de soudage professionnel et du personnel technique ; une fois le soudage terminé, si la bride ou le pipeline doit être remplacé, le coût de maintenance est élevé ; il ne convient pas aux occasions nécessitant un démontage et une installation fréquents ; pour les canalisations de grand-diamètre, les coûts de fabrication et d'installation des brides à souder sont élevés.
Caractéristiques structurelles
Méthode de connexion: L'extrémité du tuyau est insérée dans la partie étagée de l'anneau de bride et le soudage est effectué à l'extrémité du tuyau et sur le côté extérieur. Il existe deux types : avec col et sans-col. La bride de tuyau à col a une bonne rigidité et une faible déformation par soudage.
Spécifications de taille : Il s'applique généralement aux tuyaux de petit-diamètre, allant généralement de 1/2 pouce (DN15) à 3 pouces (DN80), bien que certaines normes puissent faire référence à une plage de tailles plus large.
Champs d'application
Industrie pétrochimique: Dans des processus tels que le raffinage du pétrole et la production chimique, il est utilisé pour connecter divers pipelines pour transporter du pétrole, des matières premières chimiques, des produits intermédiaires et des produits finis, tels que les pipelines de transport de pétrole brut et les pipelines de connexion entre les réacteurs de produits chimiques.
Industrie de l'énergie : Il est utilisé dans les conduites de vapeur, d'eau d'alimentation et d'eau de circulation des centrales électriques, capables de résister à des environnements à haute-température et haute-pression pour assurer une production d'électricité stable.
Industrie de la construction navale: Il est couramment utilisé dans les systèmes électriques, les systèmes de carburant et les systèmes de refroidissement à l'eau de mer des navires pour connecter divers pipelines, garantissant ainsi la navigation normale des navires et le bon fonctionnement des équipements.
Industrie pharmaceutique: Il est utilisé pour connecter des canalisations entre des équipements pharmaceutiques, nécessitant une bonne étanchéité et une bonne résistance à la corrosion pour garantir l'hygiène et la sécurité du processus de production pharmaceutique.
Industrie agroalimentaire: Dans la transformation des aliments et la production de boissons, divers pipelines de transmission de fluides sont utilisés pour transporter des substances comme le lait, les jus de fruits et la bière. Les matériaux utilisés pour ces canalisations doivent être conformes aux normes d'hygiène alimentaire, garantissant que les connexions sont sécurisées et bien-scellées.
